法蘭卡裝式渦街流量計嚴格遵循可靠性進行設計，采用簡化的設計方案，全系列產品零部件實現高度的通用性和互換性；電路組建選用具有高可靠性的新型元器件，整機可靠性指標顯著提高。該產品主要用于工業管法蘭卡裝式渦街流量計流體的流量測量,如氣體、液體、蒸氣等多種介質。特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小，儀表參數能長期穩定。渦街流量計采用電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的測量?jī)x器。
特點：
1. 采用國家標準JJG1029-2007設計，測量方式采用內藏式，性能更穩定，測量更精確。
2. 所有規格本體采用一次鑄造成型，減少了因焊接三角柱而產生的變形，提高了渦街信號的穩定性。
3. 渦街信號的轉換采用數字信號處理技術(DSP)，突破了傳統的模擬方法處理渦街信號的局限性，提高了渦街信號的檢測靈敏度，大大提高了渦街流量計的抗震性能和量程范圍。
4. 無可動部件，運行可靠，性能較好，使用壽命長。
5. 測量被測流體，不直接接觸傳感器，性能穩定。
6. 輸出信號是與流量成正比的脈沖信號或輸出4~20mA標準電流信號。
7. 壓力損失較少，故比差壓流量計具有節能特點。
8. 測量量程比大，可達1：10。
9. 結構簡單而牢固，安裝方便，維修費用少。
法蘭卡裝式渦街流量計工作原理：

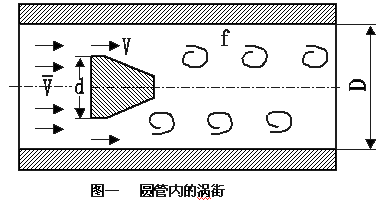

渦街流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。
傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用*新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。
法蘭卡裝式渦街流量計技術指標：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+350℃
6、被測流體壓力：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11、環境溫度：-20℃～+55℃（特殊要求定貨說明）
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。
法蘭卡裝式渦街流量計選型：
代 碼 | 說 明 |
XT-LU | 智能型渦街流量計 |
代 碼 | 安 裝 方 式 |
G | 滿管式 |
C | 插入式 |
1 | 法蘭卡裝式（**型，只可滿管式） |
2 | 法蘭連接式（溫壓補償式渦街必選，只可滿管式） |
3 | 表體斷流拆裝式（只可插入式） |
4 | 表體不斷流拆裝式（只可插入式） |
代 碼 | 測 量 介 質 |
1 | 氣體、液體、蒸汽通用（只限智能顯示型） |
2 | 液體 |
3 | 氣體 |
4 | 飽和蒸汽、過熱蒸汽 |
代 碼 | 輸 出 方 式 |
0 | 無輸出 |
1 | 電壓脈沖輸出 |
6 | 兩線制4～20mA輸出 |
代 碼 | 介 質 溫 度 |
0 | 測量介質溫度-40℃~+150℃ |
1 | 測量0介質溫度-40℃~+280℃（C型250℃） |
2 | 測量介質溫度-40℃~+350℃（C型不可選） |
3 | 測量介質溫度-40℃~+420℃（只限傳感頭不斷流拆卸型） |
代 碼 | 補 償 形 式 |
0 | 現場無顯示（無補償功能） |
1 | 現場顯示 |
代 碼 | 精 度 等 級 |
0 | 1.0級（G型**，C型需協議供貨） |
1 | 0.5級（僅G型） |
2 | 0.2級（僅G型，需協議供貨） |
3 | 2.5級（C型**） |
4 | 1.5級（C型需協議供貨） |
5 | 低流速式（表體內直接縮徑，1.5級） |
代 碼 | 通 訊 方 式 |
0 | 無通訊 |
2 | RS232通訊（限智能放大式） |
4 | RS485通訊（限智能放大式） |
代 碼 | 供 電 方 式 |
0 | 12VDC供電 |
1 | 24VDC供電 |
2 | 3.6V鋰電池供電（限液晶無輸出型） |

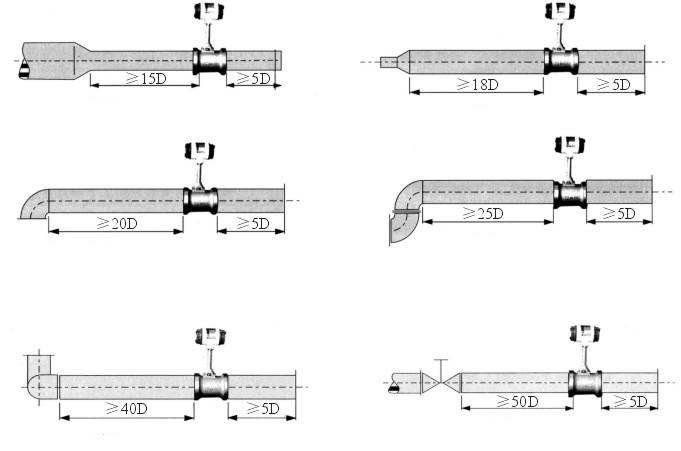

安裝示意：
