甲醇液位計

    甲醇液位計的測量筒與被測容器通過導管及法蘭連接是相通的,兩者中的氣相和液相是同步變化的。根據浮力和磁耦合原理,測量筒內的磁性浮子,隨被測液面的升高(降低)，驅動測量筒外部顯示器上的雙色翻板翻轉。當液面上升時,磁性浮子驅動翻板旋轉180°,顯示紅色或綠色;當液面下降時,磁性浮子驅動翻板反向旋轉180°,顯示白色。紅色帶或綠色帶的高度就是被測液面的高度,實現了測量和顯示被測液(界)面位置的目的。

    每個磁翻板為雙色軸向?qū)ΨQ結構,兩個磁翻柱間的間距為10mm,分別以白色和紅色(或綠色)來指示氣相部分和液相部分,紅色(或綠色)與白色交接處就是液相和氣相的分界處。該液位計既能測量液面,也能測量?jī)煞N不同密度介質的界面。

★  特點

   ● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用；

   ● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;

   ● 工作壓力：真空~42MPa，密度-低可達0.459cm3；

   ● 工作溫度：-190~+425℃；

   ● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;

   ● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制；

   ● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制；

   ● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測；

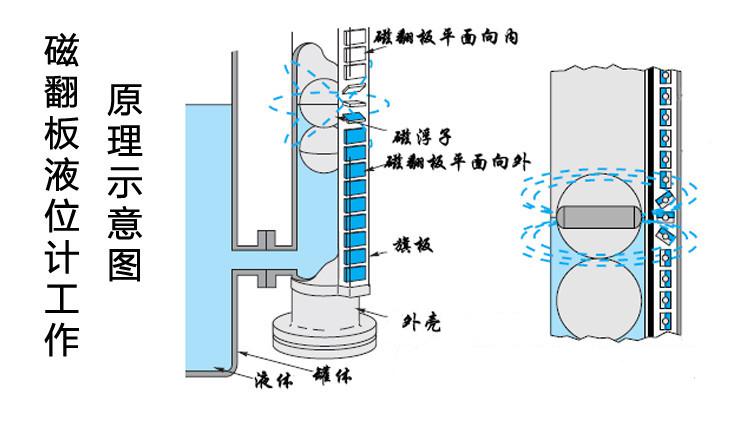

甲醇液位計工作原理

  在您選用此產品前我們先將磁性翻柱液位計的工作原理作一簡單的介紹。XT-UHZ/C系列磁翻柱液位計又稱磁性浮子液位計或磁翻板液位計，它通過氣相和液相連接法蘭與容器相連接。UHZ/C系列磁翻柱液位計根據浮力和磁耦合原理，測量筒內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色翻柱旋轉180℃顯示紅色（反向旋轉180℃顯示白色）實現了測量和顯示被測液面位置的目的。具體解釋就是：XT-UHZ/C系列磁翻柱液位計它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。每個磁翻柱雙色軸向?qū)ΨQ結構，兩個磁翻柱間的間距為10mm或20mm，分別以白色和紅色來指示氣相部分和液相部分，也可選擇下部白色表示液體部分上部紅色表示氣體部分。紅色與白色交接處就是液相與氣相的分界處。該液位計也能用于兩種不同密度介質的界面測量。

  XT-UHZ/C系列磁翻柱液位計控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻柱液位計的基礎上增加了4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。

甲醇液位計技術參數

1.就地指示型

測量范圍：300～6000mm（6000mm以上分段定制）；頂裝式300～3000mm

指示精度：±10mm

介質溫度： 0～150℃（普通型）

壓力等級：≤6.3MPa

介質密度：≥0.4g/cm3

介質密度差：≥0.16g/cm3

介質粘度：≤150cP（對于粘度大和易結晶的介質，可選伴熱夾套或電伴熱）

接液材質：304、316、321、316L、TA2等（其它材質可定制）

連接法蘭：DN25（側裝式）、DN150（頂裝式）  HG/T20592-2009（歐洲體系）、HG/T20615-2009（美洲體系）或用戶指定。

排污閥接口：Rc1/2、NPT1/2內螺紋（或用戶指定）

伴熱夾套接口：G1/2″外螺紋或用戶指定。

2.液位開關

輸出信號: 常開或常閉（SPDT觸點）

觸點容量: 220V AC 1A (普通型、隔爆型)、24V DC 50mA (本安型)

精    度: ±5mm

環境溫度: -40～80℃

出線口: M20×1.5內螺紋或NPT1/2

防爆標志: 隔爆型 Ex dⅡCT4

本安型Ex iaⅡCT4

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、LB978S等安全柵。

防護等級：IP65

3.液位變送器

3.1 干簧管式液位變送器

測量范圍：300～6000mm（6000mm以上分段定制）

基本誤差：±10mm

輸出信號：4～20mA DC

電源電壓；24V DC

環境溫度：-40～80℃

出線口：M20×1.5 內螺紋或NPT1/2

防爆標志: 隔爆型 Ex dⅡCT6

本安型Ex iaⅡCT5

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、LB978S等安全柵。

防護等級：IP65

3.2 磁致伸縮式液位變送器

測量范圍：300～6000mm（6000mm以上分段定制）

基本誤差：±1mm

輸出信號：4～20mA DC

電源電壓；24V DC

環境溫度：-40～80℃

介質溫度：-40～100℃（常溫型）、0～280℃（高溫型）

出線口：M20×1.5 內螺紋或G3/4

防爆標志: 隔爆型 Ex dⅡCT6

本安型Ex iaⅡCT5

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、

LB978S等安全柵。

防護等級：IP65

甲醇液位計選型表：

使用:

1.配套儀表及附件詳細內容具體見相應儀表附件說明書。

2.為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4．液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

維護：

1．液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2．根據介質情況，可定期清洗主導管，清洗管內沉積雜質。

3．對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！

4．對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
