超聲波液位差計

       XT-CYWY-3300超聲波液位差計可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

超聲波液位差計具有如下特點：

?穩定可靠

我們?cè)陔娐吩O(shè)計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。

?**技術

 **的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

?精度高

我公司擁有的聲波智能技術，使SE-EA600型超聲波液位差計的精度大大提高，液位精度達到±0.3％，能夠抗各種干擾波。

?故障率低、易安裝、易維護

本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

?多種防護

儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

技術指標及選型代碼

儀器安裝

1支架安裝和法蘭尺寸

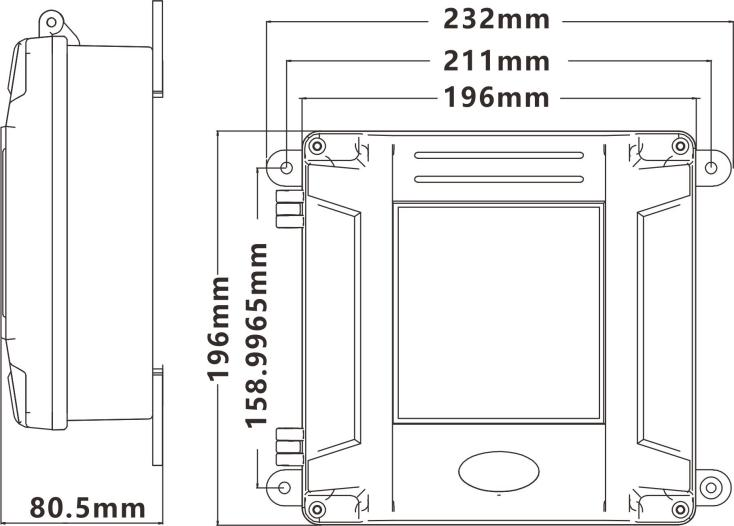

                                                       主機外型尺寸圖

注：儀表外殼型號不同而有所改變， 若有不同會預先告知。

2 儀表安裝方式

   儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。

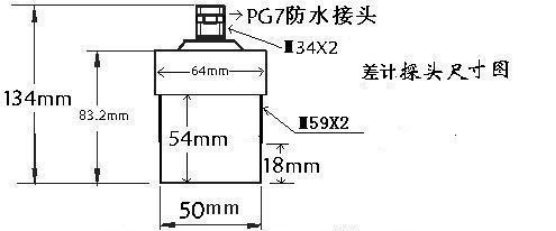

   換能器（探頭）安裝：

   1、探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。

   2、也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。

3 儀表安裝原則

    1）換能器發射面到*低液位的距離，應小于選購儀表的量程。

    2）換能器發射面到*高液位的距離，應大于選購儀表的盲區。

    3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

    5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。
