雷達物（料）位計是采用微波技術來檢測液位、料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，采用世界上**的大規模集成電路，利用雷達原理、數字信號處理技術和快速傅里葉變換（FFT）技術。采用連續式乍動測量，能測量液體、固體（塊狀、粉狀）料位，具有測距遠、精度高等特點。
雷達物（料）位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可**應用于冶金、建材、能源、石化、水利、糧食等行業。
雷達物（料）位計技術參數:
應 用：適用于各種存儲容器，液體、漿料、固體比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐
測量范圍：30米
過程連接：法蘭
介質溫度：-40-250℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib IIC T6 Gb
防護等級：IP67
信號輸出： 4…20mA/HART(兩線)
使用說明：
測量原理
XT-RD導波雷達液位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別
出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表
面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速
因空罐的距離 E 已知，則物位 L 為： L=E-D
輸出
通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應
用參數將自動使儀表適應測量環境。對應于 4－20mA輸出。
測量范圍

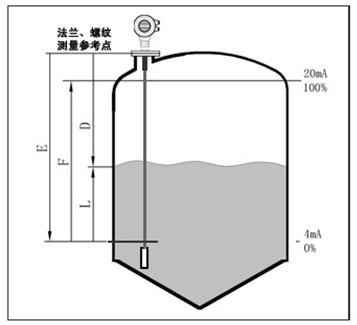

F---- 測量范圍
E---- 空罐距離
B---- 頂部盲區
K---- 探頭到罐壁的小距離
頂部盲區是指物料高料面與測量參考點之間的*小距離。
底部盲區是指纜繩底部附近無法測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
測量原理
XT-RD導波雷達液位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別
出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表
面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速
因空罐的距離 E 已知，則物位 L 為： L=E-D
輸出
通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應
用參數將自動使儀表適應測量環境。對應于 4－20mA輸出。
測量范圍
F---- 測量范圍
E---- 空罐距離
B---- 頂部盲區
K---- 探頭到罐壁的小距離
頂部盲區是指物料高料面與測量參考點之間的*小距離。
底部盲區是指纜繩底部附近無法測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
安裝事項說明
典型安裝

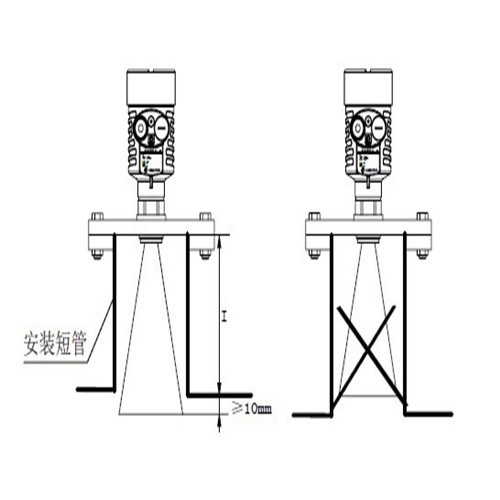

喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。
延長型及其他型號安裝方法

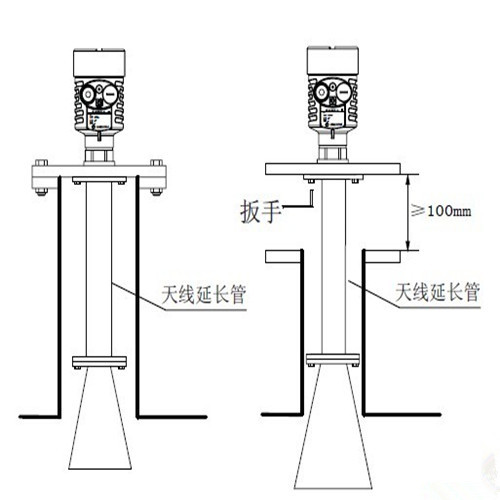

當喇叭長度小于安裝短管長度時，應使用天線延伸管。
如果喇叭口直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
雷達物（料）位計選型：
XT-RD80-防爆 |
P 標準型 ( 非防爆 ) I 本安型 (Exib Ⅱ C T6) D 本安型＋隔爆型 (Exd ib Ⅱ C T6) |
XT-RD80-過程連接 |
D法蘭 DN150 E 法蘭 DN200 F 法蘭 DN250 Y 特殊約定 |
XT-RD80-天線型式/材料 |
D 喇叭天線 146mm/ 不銹鋼 304 E 喇叭天線 196mm/ 不銹鋼 304 F 喇叭天線 242mm/ 不銹鋼 304 |
XT-RD80-天線延長 |
1 無 2 200mm 3 300mm 4 400mm |
XT-RD80-密封/過程溫度 |
P 普通密封 /-40...100℃ G 高溫密封 /-40...250℃帶散熱片 |
XT-RD80-電子單元 |
2 （4 ～ 20）mA /24V DC 兩線制 3 （4 ～ 20）mA /24V DC/HART 兩線制 4 （4 ～ 20）mA /24V DC/HART 四線制 5 （4 ～ 20）mA /220V AC/HART 四線制 |
XT-RD80-外殼/防護等級 |
P 塑料 /IP65 L 鋁 /IP67 |
XT-RD80-電纜進線 |
M M20*1.5 N ?"NPT |
XT-RD80-編程/顯示 |
V 帶 X 不帶 |
XT-RD80-量程 |
