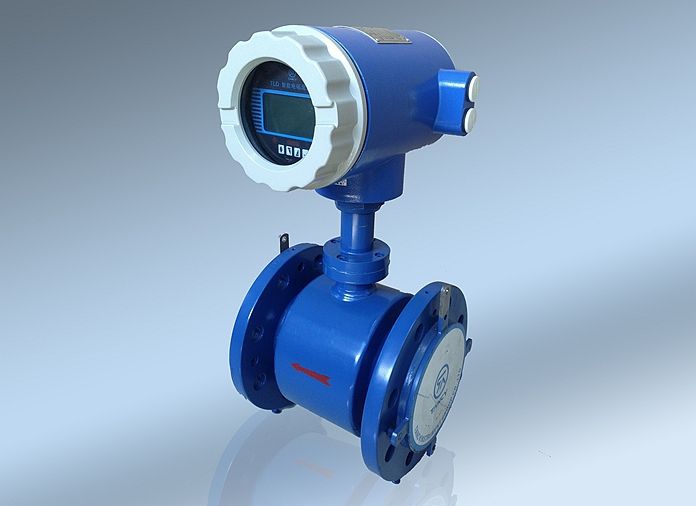

自來水流量計

    XT-LDE自來水流量計用料純正，傳感器線圈為100%銅線、內芯為不銹鋼、護殼采用3mm不銹鋼做成，經久耐用，質保期一年，終身維護。是我公司采用國內外***技術研制、開發和生產的全智能型流量儀表，流量轉換器內核采用高速中央處理器、表面貼裝技術（SMT）生產，與老式電磁流量計相比較，有著計算速度快、測量精度高，可靠性、穩定性好，線性度高，功能齊全，使用壽命長等優點。傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且極大地縮小了體積，減輕了重量，使流量計具有小型輕量化的特點。能測量封閉管道中導電液體介質，包括酸、堿、鹽等強腐蝕液體，泥漿、礦漿、紙漿等強磨損介質，污水及固液兩相流、懸浮液的體積流量。已**應用于城市供水、污水、石化、冶金、食品、紡織、造紙、制藥、建筑工地等多個領域。

自來水流量計的主要優點如下：
1）電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗*低的流量儀表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4）電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5）電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6）工業用電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
目前仍然存在的主要不足如下。
1）不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。
3）普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
4）電磁流量計易受外界電磁干擾的影響。

     電磁流量計的外殼接地方法，直接關系到測量精度和穩定性。智能電磁流量計兩個電極的信號大小是相對于管道內的流體的電位的，所以必須確保管道和流量計本身有良好的接地。
    一般的金屬管道，本身就接地良好，接地線可以省略，但固定法蘭的螺絲，必須確保將管道和流量計充分連接。如果環境有較強的電磁干擾時，可以獨立另接地線。
    若使用絕緣管道，必須在智能電磁流量計和管道之間加裝金屬短管或接地環，然后將金屬短管或接地環于流量計用導線連接起來后再接大地。接地環分一般接地環、帶頸接地環和保護接地環三種方式。
1、一般接地環
在塑料和陰極保護管上，傳感器兩側必須安裝接地環。一般接地環如圖所示。

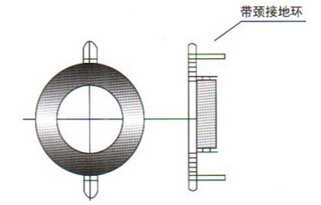

2、 帶頸接地環
若介質磨損性較強，就選用帶頸接地環以保護襯里。帶頸接地環如圖所示。

3、保護接地環
PTFE襯里傳感器宜選用保護接地環。它能通過螺釘固定在法蘭上，保護PTFE的翻邊不受損傷。
備注：傳感器假如有接地電極的話，就不必用接地環。

    自來水流量計可**用于市政給供水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電液體的體積流量的測量，特別適合于渠道、小型河道的流量測量以及環保處理方面的污水計量。
污水流量計安裝要求：
一、安裝環境方面：
1、污水電磁流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。
2、安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。
安裝環境應便于安裝和維護。
二、安裝位置方面：
1、安裝位置必須保證管道內始終充滿被測液體。
2、選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。
3、測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。
4、被測管道內徑或周長容易測量，并且橢圓度應較小。
三、直管段長度方面：
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。
四、流量控制閥門和調節閥門方面：
流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。
流量時，通常流量控制閥門應處于全開狀態。

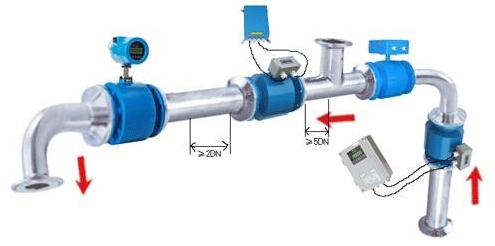

五、安裝示意圖：

自來水流量計參考流量范圍：

自來水流量計選型譜：
