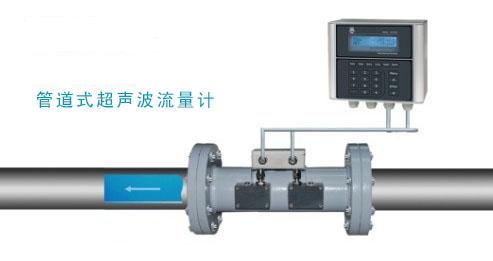

管道式超聲波流量計

    管道式超聲波流量計結構緊湊、堅固,精度高.有4～20mA或0～20m輸出，可帶RS-232通訊或RS-485通訊。OTC輸出正、負、凈累積流量脈沖信號或瞬時流量頻率信號。有聲音報警提示功能,自動記憶前64日，前64個月，前5年的累積流量.可輸入5路模擬電流信號。管道式超聲波流量計全中文液晶顯示瞬時流量及正、負、凈累積流量、流速、時間、模擬輸入等數據,繼電器可輸出近20種源信號。

特 點：
● 低功耗數字化設計。內置一節鋰電池可工作六年以上，適合無供電的應用現場。
● 陶瓷傳感器，采用高強度絕緣陶瓷的超聲傳感器，*高工作溫度160℃，為我公司**技術。
● **的維護功能。自適應傳感器，更換傳感器不影響測量準確度。
● 具有兩路模擬量輸入口，可實現熱（冷）量測量及溫度、壓力、液位等信號的輸入。
適用液體介質：水，酸堿液,油類等單一均勻穩定的流體，濁度小于10000ppm，粒徑小于1mm
適用介質溫度：溫度:0℃～160℃功能：正反向雙向計量，可計量正、負、凈累積流量；壓力：≤1.6MPa
環境溫/濕度：主機-30℃～+80℃;傳感器-40℃～+160℃，傳感器可浸水工作，水深小于3m適用管徑：DN10mm～DN1000mm
直管段要求：上游?10D，下游?5D 距泵出口?30D(D:管徑)
流速范圍：0～±30m/s
精度等級：優于1%
重 復 性：優于0.5%

管道式超聲波流量計主要技術指標：

    管道式超聲波流量計采用了窗口化軟件設計，所有輸入?yún)?shù)、儀器設置和顯示測量結果統一細分為100多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示測量結果的目的，窗口采用兩位數字（包括+號）編號，從00~99，然后是+0、+1等。管段式超聲波流量計窗口號碼或稱窗口地址碼，表示特定的含義，例如11號窗口表示輸入管道外徑參數，25號窗口顯示探頭安裝距離等，見窗口詳解一章說明。
  訪問窗口的快捷方法是在任何狀態下，鍵入MENU 鍵，再接著鍵入兩位數的窗口地址碼。例如欲輸入或查看管道外徑參數，窗口地址為11，鍵入MENU   1     1   即可。
訪問窗口的另一種方法是移動訪問，使用按鍵▲/+和▼/- 及ENT 鍵，例如當前窗口為66，鍵入▲/+即進入窗口65，再鍵入▲/+進入窗口64；鍵入▼/- 后，又回到窗口65，再鍵入▼/- 又進入窗口66。
窗口地址碼的安排是有一定規律的（請見下一節說明和“窗口祥解”章），管段式超聲波流量計使用者并不需要一一記住，只需記住常用窗口的地址碼以及不常用窗口的大體位置即可。使用時暫時進入大體相鄰的窗口，然后使用▲/+和▼/- 鍵找到欲訪問窗口。
  總之，有機的結合使用快捷方法和移動方法，可以發現訪問窗口的操作方法實際上既簡單又方便。
    管道式超聲波流量計窗口本身主要分為三種類型：（1）數據型,例如M11，M12；（2）選擇項型，例如M14；（3）純顯示型，例如M01，M00。
訪問數據型窗口，可以查看對應的參數。如果欲修改數值，可直接鍵入數值鍵然后回車ENT ，也可鍵入回車鍵ENT 后，再鍵入數字鍵，然后再鍵入回車鍵ENT 確認。
例如，欲輸入管道外徑參數為219.2345，按鍵如下：MENU  1   1  進入11號窗口，所顯示的數值是上次輸入的值，這時可鍵入ENT 鍵，在屏幕第二行左端顯示“>” 和閃動的光標，輸入數值參數；也可以不鍵入ENT 鍵，而直接鍵入數字鍵如下： 2   1   9   .   2   3   4   5  ENT。
訪問選擇型窗口，可以查看對應所選擇的選擇項。如果欲進行修改，必須先鍵入回車鍵ENT ，這時屏幕左邊將出現“>”和閃動的光標，表示進入可修改選擇狀態。使用者可使用▲/+和▼/- 鍵移出所要的選擇項后，鍵入ENT鍵確認；也可以直接輸入數字對應的選擇項，鍵入ENT 鍵確認。例如管道的材質是不銹鋼，鍵入MENU  1   4 ，進入14號窗口，鍵入ENT ，進入修改狀態。這時可使用▲/+和▼/- 鍵移出 “1. 不銹鋼”選項，鍵入ENT 鍵確認；也可在修改狀態下直接鍵入數字鍵 1 ， 屏幕第二行將顯示“1. 不銹鋼”鍵入ENT 鍵確認。
一般情形下，如果想進行“修改”操作，必須先鍵入ENT 鍵（數字型窗口可以省掉），如果出現鍵入ENT鍵后，不能進入修改狀態的情況，是儀器已經加上了密碼保護。用戶必須在47號窗口中選擇“開鎖”項，并輸入原密碼后，方能進行修改操作。
    管道式超聲波流量計如果按鍵機器不反應，是鍵盤已經“鎖定”。解除鍵盤鎖定的**途徑是鍵入鎖定操作輸入的密碼：直接在鍵盤上輸入密碼，此時顯示器并不顯示輸入的密碼，若輸入的密碼正確，再按鍵就有反應。鎖定功能位于48號窗口。
§2.6 窗口簡介
管道式超聲波流量計的特色是全部使用窗口操作。
  管段式超聲波流量計窗口按下列規律安排：
00~09號窗口是顯示窗口，能顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、模擬輸入當前量、當前工作狀態、今日流量。
10~29號窗口是初始參數操作窗口，在這些窗口中輸入諸如管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數，顯示安裝距離等。
30~38號窗口是流量單位選擇和累積器選項操作窗口，在這些窗口中，可以選擇工作單位系，可選擇流量計工作單位諸如立方米、公升等、可以打開或關閉各累積器或是對其進行“清零”操作。
40~49號窗口包括流量修正操作窗口和網絡標識地址碼（46號）、密碼保護（47號）、鍵盤鎖定（48號）等。
50~89號窗口包括定時輸出、RS-232C輸出、繼電器輸出、電流環輸出、批量控制器、LCD顯示器、日期時間、頻率信號輸出、報警輸出、模擬輸入、日月年累積器、熱量測量等功能的設置和操作。
90~94號窗口為流量計檢查窗口。90號窗口顯示信號強度和信號質量Q值；91號窗口顯示信號傳輸時間比；92號窗口顯示通過測量估計的流體聲速；93號窗口顯示測量的信號傳輸總的時間和時間差；94號窗口顯示雷諾數和儀器自動修正系數。
+0~+9號窗口是附加的一些次常用功能窗口，管段式超聲波流量計包括上斷電時間記錄、總工作時間、總上電次數等。甚至還包括一個單精度函數計算器。
  管段式超聲波流量計還有一些窗口是有關硬件調試操作的，只用于廠家調試。詳細的說明請見“怎樣使用”和“窗口詳解”章節。如果還感覺到操作有困難，請模仿下一節輸入管道參數步驟練習。

管道式超聲波流量計選型：
