保溫型磁翻板液位計

       保溫型磁翻板液位計是在基本型的主體外安裝一個保溫夾套而構成,通入蒸汽等熱媒劑,可以保持主體內液體的正常流動,因此適用于易凝固液體的液位測量和控制.對于低沸點液體可通入冷水等冷媒劑,以保證液位的穩定,使儀表正確指示出被測液位。

　　磁翻板液位計作為一種液位測量儀表，在食品、化工、醫藥等行業被**應用。但由于使用地域的不同，設備工作環境尤其是氣溫落差往往較大。在南方一般不存在液位計的防凍問題，但在北方，冬季的氣溫通常會降至零度以下，這時液位儀表的防凍問題就顯得尤為迫切。

　　這是因為磁翻板液位計是依據連通器的原理設計的，一旦被檢測罐體內的液體結冰凍結，致使液體無法流動，那么磁翻板液位計的液位測量將無法進行。因此，在這種情況下，需要對磁翻板液位計的主體管進行隔熱保溫防凍，以防止被檢測的液體結冰而凍結。

　　據調查，目前保溫型磁翻板液位計中的隔熱保溫類型及特點如下：

　　類型一、采用真空夾套隔熱保溫方式

　　特點：真空夾套的保溫原理與家用保溫瓶的保溫原理相同，主體管外部夾套內抽真空以隔絕熱力傳遞和對流，因此能夠在室外夜間溫度降低的時候起到一定的保溫作用，防止被檢測的液體溫度過低而凍結。它不需要任何蒸汽或冷水、熱水媒介。

　　缺點：為了保證真空夾套的真空狀態，需要定期檢測，對真空值上升的，需要重新抽取真空，保證真空夾套的真空度。

　　類型二、電伴熱保溫方式

　　特點：電伴熱是指用電能補充液體介質在使用過程中的熱損失，使其溫度維持在一定的范圍內，保證液體不會因為溫度過低而凍結。在整個控制過程中，溫度是由材料本身自動調節完成的，其控制溫度不會過高也不會過低。它具有自動調節輸出功率，因此不會因自身發熱而燒毀。它安裝簡便，運行可靠，無需經常維修，自動化水平高。且電伴熱熱源方便靈活，熱效率可達80%～90%，是熱效率*高的一種熱保護方式。使用時需對電伴熱帶做保溫層予以保溫，主要用于防凍、防凝和工藝保溫，為冬季的良好運行提供有力保障，電伴熱已**應用于工業、民用等各個領域。

　　缺點：其顯著缺點是要求現場有電源，無法適用于要求防爆的工況。

　　類型三、采用保溫材料進行保溫

　　主要特點：由于磁翻板液位計是依據磁性耦合作用原理工作的，當保溫層偏厚時，位于主體管內的磁浮子不能驅使外面的磁翻片翻轉，因此在保溫時會受到保溫材料層厚度的限制。

　　缺點：它一般適合熱損失不大，對保溫要求不高的場合。

　　類型四、采用隔熱保溫夾套隔熱保溫，如通入蒸汽、熱水或冷水等

　　主要特點：在磁翻板液位計主體管外圍增加一個夾套，在夾套內通以蒸汽（或熱水）伴熱是一種較常見的保溫方式，其工作原理是通過蒸汽（或熱水）伴熱夾套散熱以補充液位計主體管內的液體介質的熱損失，從而保持主體管內液體的正常流動。因此適用于易凝固液體的液位測量。對于低沸點液體可通入冷水等冷媒劑，避免液體的大量汽化，以保證介質液位的穩定，使儀表正確指示出被測液位。

　　蒸汽夾套伴熱的缺點：**、受熱源的影響和制約較大，在一些場所不容易獲得蒸汽或熱水；第二、蒸汽的散熱量不易控制，其保溫的效率始終處于一個較低的水平，而且，在冬季運行時，蒸汽伴熱管道經常會出現“跑、冒、滴、漏”現象，耗汽量和運行維修費用大。由于蒸汽溫度遠高于物料所需保持的溫度范圍，一旦調溫不當，便會造成局部溫度過熱。而且蒸汽伴管冷凝水管保溫維護不好，時有凍結使伴熱失效，而影響液位的測量。

     磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板（管）液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、**性、實用性。 適用于低溫到高溫、真空到高壓等各種環境，可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測，**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

    磁浮子液位計配置上、下限開關輸出，可實現遠距離報警、限位控制。

    磁浮子液位計配置變送器，可實現液位的遠距離指示、檢測與控制。

    根據在容器安裝位置的不同，提供側裝、底裝和頂裝等形式。

工作原理

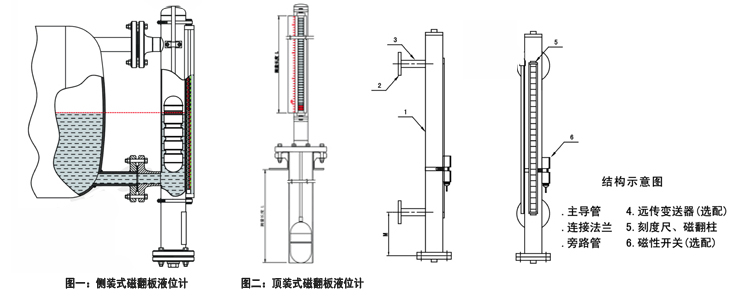

    液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如圖一所示。

技術優勢

　　磁浮式液位計表體均采用不銹鋼材質，浮子采用不銹鋼材質或高強度鈦合金材料，具有抗氧化性、耐高溫性、抗腐蝕性及無磁性等物理特性。適用石油化工、電力等領域各種特殊工況條件。當溫度大于120℃時，翻板式顯示器轉子采用陶瓷材料，其具有強度高、耐高溫、耐腐蝕、耐老化等優點。保證了液位計在高溫、腐蝕等工況下長期、穩定、可靠的運行。

　　對于草原、沙漠及沿海地區等工作環境條件下，應用真空式顯示器，該型顯示器將轉子密封在石英玻璃管中，并用特殊工藝將其內部抽成真空，隔離空氣，具有防腐蝕、沙塵、海風、雨淋等特點。

　　磁浮式液位計具有多種功能可供選擇，適用范圍十分**，用戶可根據現場工況的需求選擇相應配置功能的磁浮式液位計。

保溫型磁翻板液位計技術參數

1.現場顯示型

• 測量范圍：300~15000mm

• 測量精度：±5.0mm、±10mm

• 工作溫度： -40~250℃ (ABS，PP-R，PVC：-40～80℃) 特殊型可達450℃

• 工作壓力 ：≤2.5MPa(2.5MPa以上可另行設汁)； 防腐型≤0.6MPa

• 介質粘度 ：≤1st(10-4m2/s)

• 介質密度：≥450kg/m3

• 介質密度差：≥ 150kg/m3

• 排污接口：ZG1/2“（內）

• 環境振動：頻率≤25Hz，振幅≤0.5mm 跟隨速度：≤0.08m/s

• 接液材質：不銹鋼（1Cr18Ni9Ti，316，316L），不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE），PVC塑料(聚氯乙烯)，PP-R，ABS

• 連接過程：側裝式 HG20592-97 DN25 PN4.0（或用戶指定）；頂裝式 HG20592-97，DN80，PN1.6（或用戶指定）；夾套法蘭 HG20592-97；DN15 PN1.6（或用戶指定）

2. 遠傳信號輸出裝置

• 輸出信號：4~20mA；

• 負載阻抗：350Ω（24VDC時）；

• 供電電源：18~30VDC（額定24VDC）；

• 環境溫度：-40~80℃；

• 相對濕度：≤90%RH；

• 功耗：0.5W；

• 本安型：ibIICT4；

• 隔爆型：dIIBT4。

3. 控制報警開關

• 輸出型式：常開常閉開關信號

• 報警精度：+10mm

• 環境溫度：-40~80℃

• 工作壽命：≥105次

• 出線接口：M20*1.5或內螺紋3/4″

保溫型磁翻板液位計選型圖譜：

XT-UHZ系列磁翻板液位計
	1 側裝式 2 頂裝式							安裝方式
		1 PP 2 PVC 3 不銹鋼304 4 不銹鋼316L 5 不銹鋼襯四氟 6 其他						主體材質
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公稱壓力
				1 基本型 2 帶上下限開關輸出 3 帶電遠傳（0～10mA輸出，220V，AC） 4 帶電遠傳（4～20mA輸出，24V，DC） 5 帶本安防爆型（4～20mA，24V，DC） 6 帶本安防爆型上下限開關輸出				類型
					L 安裝間距（測量范圍）
						L1 安裝深度（頂裝式（0～4000mm任選）
							介質密度ρ（g/c）
XT-UHZ-	2	2	1	1	L=2500mm	L1=3000mm	ρ=0.8g/c	舉例

附加功能選項：

  ●  可選配單刀單擲(SPST)、單刀雙擲(SPDT)無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制;

  ● 可選配二線制磁致伸縮或電容式液位傳感器,輸出4-20mADC,實現高精度、連續測量與控制;

  ● 液位計工藝接口形式選擇;

  ● 液位計頂部和底部結構形式選擇;

  ● 輸出4~20mADC可帶HART協議。
