保溫夾套型磁翻板液位計

    保溫夾套型磁翻板液位計是依據連通器的原理設計的，一旦被檢測罐體內的液體結冰凍結，致使液體無法流動，那么磁翻板液位計的液位測量將無法進行。因此，在這種情況下，需要對磁翻板液位計的主體管進行隔熱保溫防凍，以防止被檢測的液體結冰而凍結。

　　據調查，目前磁翻板液位計儀表中的隔熱保溫類型及特點如下：

　　類型一、采用真空夾套隔熱保溫方式

　　特點：真空夾套的保溫原理與家用保溫瓶的保溫原理相同，主體管外部夾套內抽真空以隔絕熱力傳遞和對流，因此能夠在室外夜間溫度降低的時候起到一定的保溫作用，防止被檢測的液體溫度過低而凍結。它不需要任何蒸汽或冷水、熱水媒介。

　　缺點：為了保證真空夾套的真空狀態，需要定期檢測，對真空值上升的，需要重新抽取真空，保證真空夾套的真空度。

類型四、采用隔熱保溫夾套隔熱保溫，如通入蒸汽、熱水或冷水等

　　主要特點：在磁翻板液位計主體管外圍增加一個夾套，在夾套內通以蒸汽（或熱水）伴熱是一種較常見的保溫方式，其工作原理是通過蒸汽（或熱水）伴熱夾套散熱以補充液位計主體管內的液體介質的熱損失，從而保持主體管內液體的正常流動。因此適用于易凝固液體的液位測量。對于低沸點液體可通入冷水等冷媒劑，避免液體的大量汽化，以保證介質液位的穩定，使儀表正確指示出被測液位。

　　蒸汽夾套伴熱的缺點：**、受熱源的影響和制約較大，在一些場所不容易獲得蒸汽或熱水；第二、蒸汽的散熱量不易控制，其保溫的效率始終處于一個較低的水平，而且，在冬季運行時，蒸汽伴熱管道經常會出現“跑、冒、滴、漏”現象，耗汽量和運行維修費用大。由于蒸汽溫度遠高于物料所需保持的溫度范圍，一旦調溫不當，便會造成局部溫度過熱。而且蒸汽伴管冷凝水管保溫維護不好，時有凍結使伴熱失效，而影響液位的測量。

保溫夾套型磁翻板液位計工作原理

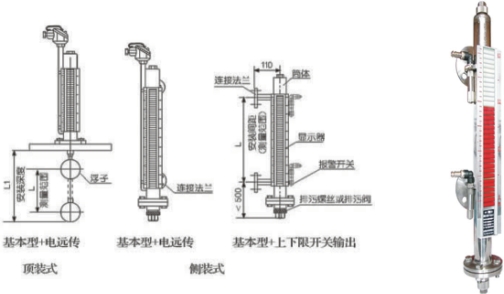

      磁翻板液位計的測量筒與被測容器通過導管及法蘭連接是相通的,兩者中的氣相和液相是同步變化的。根據浮力和磁耦合原理,測量筒內的磁性浮子,隨被測液面的升高(降低)，驅動測量筒外部顯示器上的雙色翻板翻轉。當液面上升時,磁性浮子驅動翻板旋轉180°,顯示紅色或綠色;當液面下降時,磁性浮子驅動翻板反向旋轉180°,顯示白色。紅色帶或綠色帶的高度就是被測液面的高度,實現了測量和顯示被測液(界)面位置的目的。

      每個磁翻板為雙色軸向?qū)ΨQ結構,兩個磁翻柱間的間距為10mm,分別以白色和紅色(或綠色)來指示氣相部分和液相部分,紅色(或綠色)與白色交接處就是液相和氣相的分界處。該液位計既能測量液面,也能測量?jī)煞N不同密度介質的界面。

特點

   ● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用；

   ● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;

   ● 工作壓力：真空~42MPa，密度*低可達0.459cm3；

   ● 工作溫度：-190~+425℃；

   ● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;

   ● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制；

   ● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制；

   ● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測；

適用范圍

     磁翻柱板液位計能**用于石油、化工、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池反應罐、發酵罐、液氨貯罐、氨分離器、鍋爐汽包、除氧器、硫水箱、回水箱、髙低壓加熱器、凝結器、蒸發器及其他壓力容器內與304、321、316L、0Cr18N9、304或0Cr18Ni9+PTFE 00Cr17N14Mo2、1Cr18N9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式選擇,以適應不同場合環境的要求。

液體介質密度與沉筒距對照表

液位計校準說明

1、對翻板顯示的校準 所有液位計在出廠之前均進行嚴格的校準，出廠標準以下法蘭中心線為零點，以上法蘭中心線為滿度，兩法蘭中心距為儀表的使用范圍。用戶如發現進液后標尺和零位與實際有誤差，可松開喉箍，移動翻板的位置，調節翻板（標尺）的位置正好對應實際的液位值。如果發現翻板上翻柱排列雜亂無章，可在安裝前用浮子對準翻柱自上向下移動，使翻柱排列整齊。當翻柱排列整齊并且浮子以下為紅色以上為白色時，說明校準完整，可進水或移動浮子觀察翻柱的變化。

2、傳感器輸出值的校準

⑴按照傳感器接線圖接線，注意24伏的正負。

⑵緩慢進水，使翻柱正好翻到標尺的零位（或用戶事先設定好的位置），調節零位電位器，使電流輸出為4mA

⑶緩慢進水，使翻柱正好翻到標尺的滿度（或用戶事先設定好的位置），調節滿度電位器，使電流輸出值正好為20mA

⑷重復以上步驟，直到輸出準確為止。一般出廠均已調整過，用戶無需再調節。如需調節，一般 調節2至3遍即可。

保溫夾套型磁翻板液位計選型：

使用須知：

1、液位計安裝必須垂直，以保證磁性浮子在主體管內上下運動自如。

2、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。

3、液位計筒體周圍不允許有導磁體靠近，否則會直接影響液位計正常工作。

4、液位計出廠時一般不保溫，但可根據用戶需求代為保溫。如用戶自行采用伴熱管路時，必須選用非導磁材料。

5、為防止運輸途中磁性浮子在主體管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。

6、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色

7、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地直入主體管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）

8、打開底法蘭，裝入磁性浮子時，應注意重端磁性一端向上，不能倒裝，液位計腔體內不能有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

9、根據介質情況，可定期清洗主體管，清除管內沉積物雜質。
